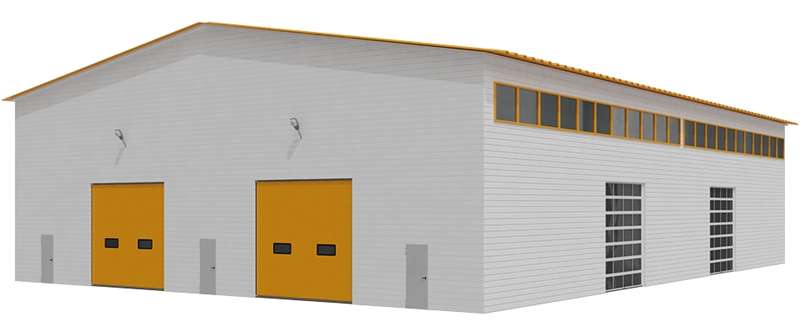

Каркасные здания из ЛСТК

Каркасные здания DoorHan из легких стальных тонкостенных конструкций (ЛСТК) являются одной из наиболее экономически эффективных технологий строительства. Высокая эффективность достигается благодаря новым разработкам компании в сфере проектирования зданий из ЛСТК и технологии промышленного изготовления всех узлов на собственном предприятии. Спектр использования каркасных зданий DoorHan довольно широк: промышленные, производственные, торговые и складские помещения, здания сельскохозяйственного назначения, тепличные комплексы, гаражи, мойки, спортивные объекты, объекты Министерства обороны и многое другое.

Стандартные решения в данном проекте относятся к зданиям: шириной равной 12,18, 24 м; высотой до несущей балки от 4,2 м до 9 м с шагом 0,6 м; длиной от 18 м с шагом 6 м (без ограничений по максимальной длине); снеговой район до IV (240 кг/м²); ветровой район до IV (48 кг/м²).

Таблица размеров

ПАРАМЕТР

ПОКАЗАТЕЛЬ

Ширина конструкции, м

12, 18, 24

Высота в коньке, м

от 6,7 до 11,5 с шагом 0,6 м

Высота до низа несущей балки, м

от 4,2 до 9 с шагом 0,6 м

Длина конструкции, м

от 18 с шагом 6 м (без ограничений по максимальной длине)

Снеговая нагрузка, кг/м²

240 кг/м² (IV снеговой район)

Ветровая нагрузка, кг/м²

48 кг/м² (IV ветровой район)



Сфера применения:

  • Спортивно-развлекательные комплексы
  • Торгово-выставочные центры
  • Агропромышленные комплексы
  • Военные объекты
  • Промышленные объекты
  • Складские комплексы

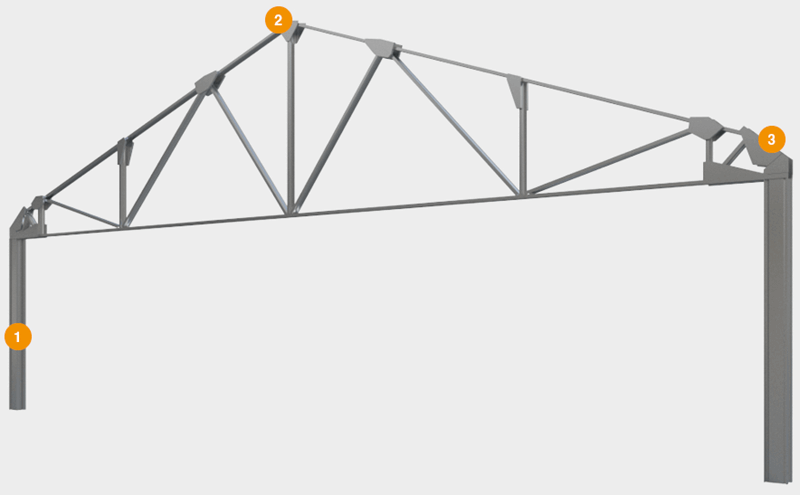

1. Сигма-профиль; 2. Соединительный элемент; 3. Метизы оцинкованные

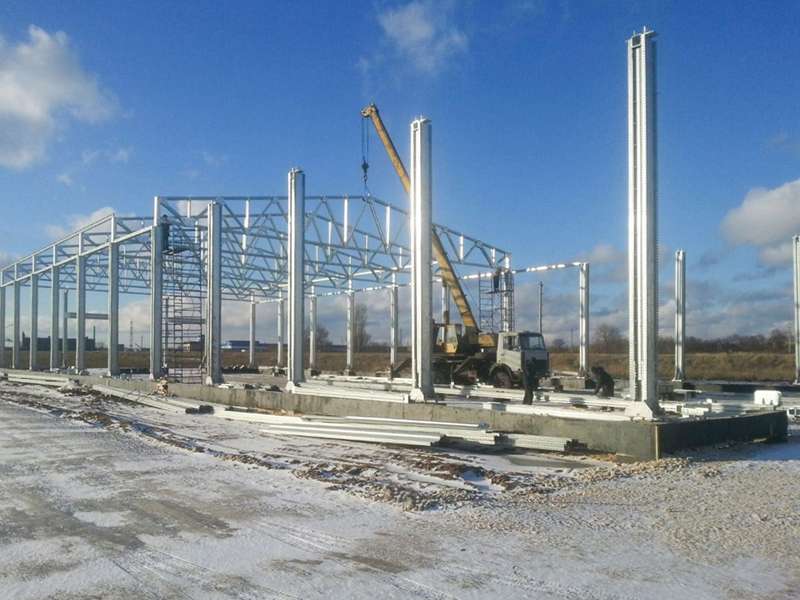

Монтаж каркаса следует проводить с учетом требований и инструкций. Контроль монтажа осуществляется в соответствии с проектом производства работ (ППР), в котором наряду с общими требованиями предусмотрены: последовательность установки; мероприятия, обеспечивающие требуемую точность установки; пространственная неизменяемость конструкций в процессе сборки; устойчивость конструкций в процессе возведения; безопасные условия труда. Установку конструкций в проектное положение следует производить с помощью траверс и мягких бондажей.

Базовая комплектация

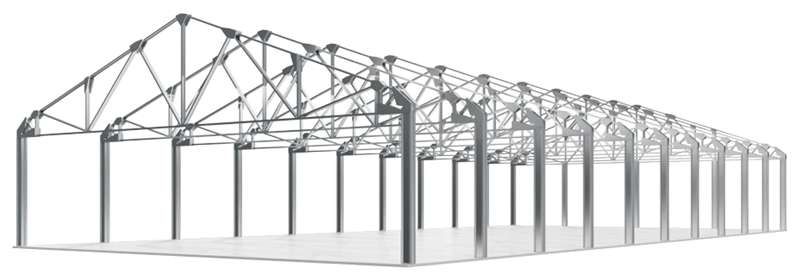

  • Сигма-профиль. Каркас здания в основном состоит из сигма-профилей. Изготавливается сигма-профиль из оцинкованной высокопрочной конструкционной стали S350GD, толщина профиля составляет 2,5 мм. Для удобства монтажа и крепления навесного оборудования профиль имеет монтажные отверстия в двух плоскостях и по всей своей длине.
  • Соединительный элемент. Вторая составляющая здания, это соединительные элементы, которые связывают сигма-профили друг с другом. Изготавливаются соединительные элементы из металла специального назначения для металлических конструкций — C345. Все узловые соединительные элементы оцинкованы и имеют строго определенную проектом форму и монтажные отверстия, что гарантирует максимально короткие сроки сборки и исключает ошибку при монтаже.
  • Метизы оцинкованные. Соединения всех элементов происходит посредстоам болтов, без применения сварки. Используются только высокопрочные оцинкованные метизы (класс прочности от 5.8. до 8.8).

Дополнительная комплектация

  • Сэндвич-панель стеновая. Для облицовки здания могут использоваться сэндвич-панели с разным типом наполнителя, а также разной плотностью и толщиной наполнителя согласно проекту, в зависимости от местоположения, сферы применения.
  • Сэндвич-панель кровельная. Для устройства кровли может использоваться сэндвич-панель с разным типом наполнителя, а также разной плотностью и толщиной наполнителя согласно проекту, в зависимости от местоположения, сферы применения.
  • Профлист. В холодном исполнении возможно использование профлиста в качестве ограждающих конструкций.
  • Ворота. В качестве въездных и внутренних ограждающих конструкций компания DoorHan предлагает широкий выбор ворот, это могут быть секционные ворота, распашные, скоростные, ПВХ-ворота и другие ворота.
  • Дверь. Компания DoorHan изготавливает двери самого широкого спектра применения, что позволяет подобрать нужное решение для любого здания.
  • Рольставни. Установка рольставней позволит защитить здание от взлома, воздействия неблагоприятных погодных условий, а также повысить тепло- и звукоизоляционные качества здания. Внутри здания рольставни или рольворота могут применяться как система ограждения отдельных помещений, стеллажей, ниш, отсеков и т.д.
  • Зенитный фонарь. Установка зенитного фонаря обеспечивает здание дополнительным, естественным освещением в светлое время суток, что позволяет существенно экономить электроэнергию.
  • Освещение. Конструктив здания позволяет устанавливать системы освещения как навесное оборудование без дополнительных усиливающих элементов.
  • Отопление. Для отопления здания оптимально подходит система на базе тепловентиляторов, подключаемая к существующей системе водяного отопления.
  • Системы вентиляции и дымоудаления. При необходимости здание может быть укомплектовано системой дополнительной вентиляции и дымоудаления.
  • Пожарная сигнализация. Для своевременного обнаружения и последующего оповещения о возгорании возможна установка систем пожарной сигнализации.
  • Охранная сигнализация. Защита от несанкционированного проникновения.
  • Блок-контейнер. В качестве административно-бытового помещения, офиса, сантехнического помещения и т.д. возможно использование блок-контейнера, причем как самостоятельную единицу, так и в качестве модульного здания, как внутри помещения, так и снаружи.
  • Автоматическая дверь. Позволяет автоматизировать входную группу, снижает теплопотери и поддерживает микроклимат в помещениях с большой интенсивностью движения.
  • Окна. Комплектация здания оконными системами позволяет обеспечить дополнительное освещение в светлое время суток и естественную вентиляция помещения.
  • Системы ограждения. Позволяют оптимально разграничить пространство как в самом здании, так и за его пределами.

Технические характерисктики

ПАРАМЕТР

ЗНАЧЕНИЕ

ПРИМЕЧАНИЕ

Ширина по осям, м

12/18/24



Минимальная высота, м

4,2



Максимальная высота, м

9,0



Шаг стоек по высоте, м

0,6



Минимальная длина, м

18



Максимальная длина, м

без ограничений



Шаг колонн по длине, м

6



Площадь минимальная, м²

216/324/576



Шаг по площади, м²

72/108/144



Ветровая нагрузка, кг/м²

48



Снеговая нагрузка, кг/м²

240



Предел текучести, кг/см²

3500

Сигма-профиль — сталь S350GD по ГОСТ Р 52246-2004

Временное сопротивление, кг/см²

не менее 4200

Сигма-профиль — сталь S350GD по ГОСТ Р 52246-2004

Мы предлагаем индивидуальный подход, решаем стандартные и нестандартные задачи, можем выполнить изделия любого размера по спец. заказу. Цена на каркасные здания из ЛСТК от компании ООО «РУСВЕСТ СИСТЕМЫ» рассчитывается индивидуально и зависит от многих факторов.
