Тентомобильные конструкции

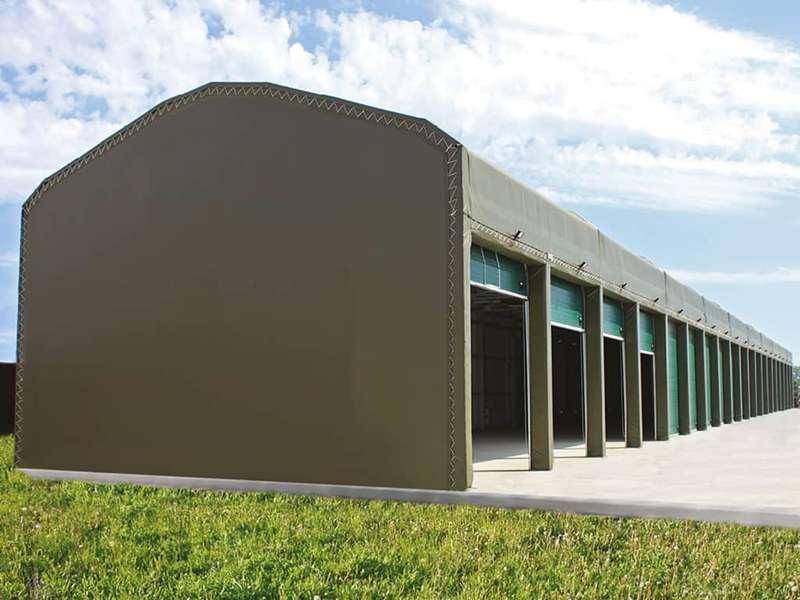

Тентовые мобильные конструкции (ТМК) представляют собой сборно-разборные, каркасно-тканевые сооружения с механически напрягаемым тентовым покрытием. ТМК имеют широкий спектр применения и могут быть использованы как: укрытия для хранения и технического обслуживания наземной автомобильной или сельскохозяйственной техники, воздушных судов и водного транспорта, а также как спортивные комплексы, ледовые катки, манежи, крытые бассейны, сооружения торгового назначения, выставочные павильоны, логистические, производственные комплексы и т. д.

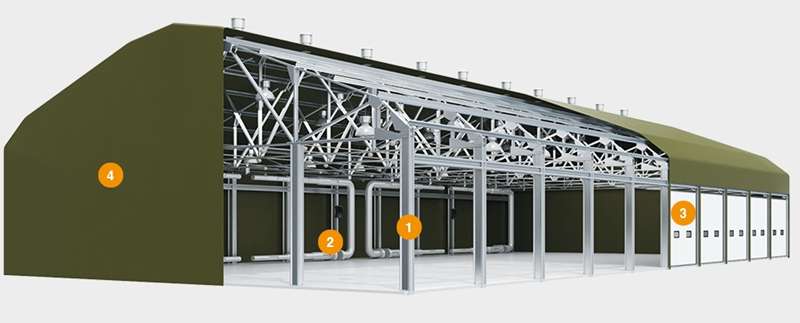

- Каркас (основная несущая конструкция)
- Комплекты инженерных систем (дополнительная комплектация)
- Комплект воротных систем
- Теплозащита (с утеплителем или без него)
ПАРАМЕТР |
ПОКАЗАТЕЛЬ |
Ширина конструкции, м |
12, 18, 24, возможно изготовление нестандартных размеров под требования заказчика (с шириной рамы до 36 м) |
Шаг между рамами, м |
стандартный — 6; при необходимости шаг может быть выполнен 5 и 4 м (в зависимости от снеговых и ветровых районов, требований заданной прочности и надежности конструкции для различных климатических условий) |
Длина конструкции, м |
10-200 — при шаге между рамами 5 м; 12-198 — при шаге между рамами 6 м; 8-200 — при шаге между рамами 4 м |
Высота до низа несущей балки, м |
4,2, 4,8, 5,4, 6,0, 6,6, 7,2, 7,8, 8,4, 9,0 |
Высота в коньке, м |
+2,3 м к высоте до нижнего пояса фермы |
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

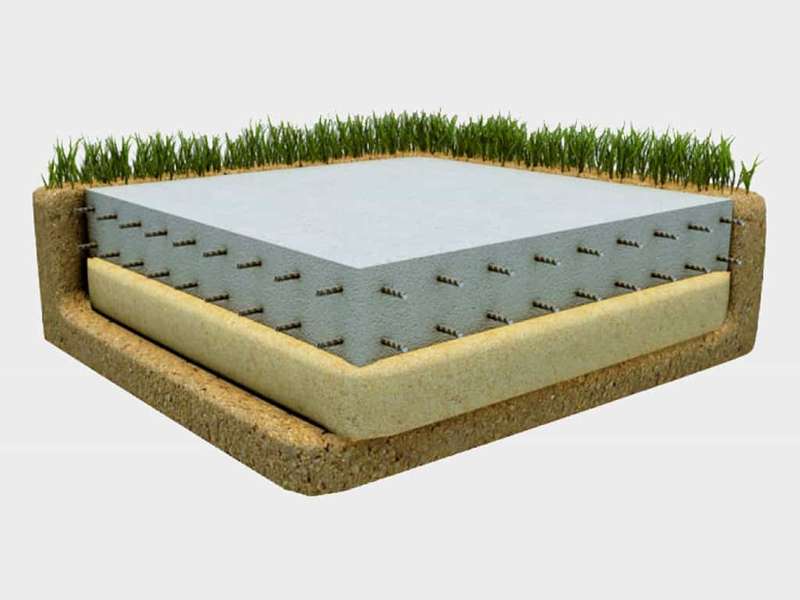

Поставка и монтаж ТМК осуществляются на подготовленной заказчиком площадке (монолитный фундамент, аэродромные плиты), к которой должны быть обеспечены подъездные дороги для автотранспорта. Размеры площадки и ее характеристики определяются проектом, с учетом площади, необходимой для складирования комплектации и работы крана. При заказе инженерных систем заказчик обеспечивает вводы кабеля и подвод теплоносителя от существующих тепловых сетей, сечение и характеристики которых зависят от проекта и рассчитываются индивидуально.
ТМК является сооружением полной заводской готовности, для его установки на месте дислокации требуется: планировка площадки под место установки с подведенными к ней вводами инженерных систем; геодезическая разбивка местоположения опор рам на площадке; монтаж опор рам; установка, выверка и закрепление готовых рам на опорных поверхностях; монтаж стоек фахверков, ригелей стен, вертикальных связей, надворотных балок и профилей покрытия; установка системы натяжения теплозащиты, тентовых покрытий, утеплителя; установка воротных систем, дверей, входных групп и прочей входящей в состав дополнительной комплектации; монтаж инженерных систем комплекса.
Базовая комплектация
- Комплект каркаса. Основная несущая конструкция изготавливается из тонкостенных (2,5 мм) холоднокатаных оцинкованных сигма-профилей из стали S350GD. Стандартные проекты каркаса рассчитаны практически на весь диапазон снеговых и ветровых нагрузок в географической привязке ко всей территории РФ. При превышении нагрузок в стандартный конструктив вносятся корректировки, усиливающие каркас, без кардинального изменения проекта.
- Комплект тентового покрытия. В базовой комплектации каркас укрытия защищен одним слоем наружного тента. Это прекрасная защита от ветра и осадков с уникальной системой регулировки натяжения тента, которая защищает полотно от разрывов или провисания при больших перепадах температуры окружающей среды. Характеристики наружного тента: масса 1 м² – не менее 800±100 г; разрывная нагрузка (на полоске 50х200 мм) не менее: 230 даН (в продольном направлении), 200 даН (в поперечном направлении); морозостойкость — не ниже -50 °С; водонепроницаемость — отсутствие капель не менее 24 ч; группа горючести — Г-1 (слабогорючий).
Дополнительная комплектация
- Комплект теплозащиты. В комплект входит утеплитель — вспененный фольгированный полиэтилен собственного производства, оптимальная толщина утеплителя рассчитывается согласно теплотехническому расчету. Характеристики вспененного полиэтилена: температура применения — от -40 до +100 °С; теплопроводность — λ не более 0,038 Вт/мК; плотность — 25 ± 5 кг/м³; шумопоглощение — 35 дБ. Также в комплект входят два слоя тента для защиты утеплителя с двух сторон. Характеристики внутреннего тента: масса 1 м² – не менее 700-850 ±100 г; разрывная нагрузка (на полоске 50х200 мм) не менее — 200 даН (в продольном направлении), 180 даН (в поперечном направлении); морозостойкость — не ниже -35 °С; водонепроницаемость — отсутствие капель не менее 24 ч; группа горючести — Г-1 (слабогорючий).
- Комплект воротных систем. Широкий диапазон выбора типа воротных систем, их размеров, количества и расположения.
- Комплект системы электроснабжения и заземления. Электроснабжение комплекса ТМК проектируется индивидуально. Основным источником электроэнергии является внешний источник переменного трехфазного тока напряжением 380/220 В частоты 50 Гц. Система выполнена трехфазной по 5-проводной схеме электроснабжения TN-S.
- Комплект системы электроосвещения. Стандартная освещенность комплекса ТМК — 50 люкс. Для получения заданных параметров освещенности применяются светильники ЛСП 44-2х36 (не менее 1 шт. на 30 м²). Для освещения зоны перед воротами используются светильники РКУ 97 (125 Вт), по1 шт. над каждым въездом. Стандартная потребная мощность — 60кВт (точная величина определяется проектом). Напряжение — 380/220 В. Уровень надежности электропринимаемых устройств – III категория.
- Комплект системы вентиляции и дымоудаления представляет собой сеть стальных, круглых воздуховодов Ø 630, 500, 400 мм и радиальных вентиляторов типа ВР 86-77-5,0. Управление вентиляторами осуществляется с помощью пультов управления Я5111-2874УХЛ4, расположенных рядом с вентиляторами. Включение осуществляется по мере надобности. Расчет количества вентиляторов и комплектации к ним осуществляется индивидуально под каждый размер и назначение комплекса ТМУ.
- Комплект системы отопления. Система отопления подключается к существующим теплосетям, обогрев ТМУ осуществляется с помощью нагревателей типа Volcano, количество которых определяется проектом. Подключение каждого ТМУ происходит по зависимой схеме теплоснабжения. Подвод теплоносителя от существующих тепловых сетей с температурным режимом 90-70 ⁰С осуществляется стальным трубопроводом Ø 76х3,5 к каждому укрытию. Трубопроводы изготавливаются из армированного полипропилена Ø20-90 мм. Электроснабжение тепловентиляторов осуществляется от существующих электрических сетей.
- Комплект охранной сигнализации. Система охранной сигнализации предназначена для своевременного обнаружения несанкционированного проникновения в охраняемую зону. Приемно-контрольные приборы устанавливаются внутри ТМК, с возможностью выдачи сигнала на приемно-контрольную панель, расположенную в помещении диспетчерской. Система обеспечивает блокирование пространства вдоль стен и потолка охраняемого помещения однопозиционными радиолучевыми извещателями.
- Комплект пожарной сигнализации. Пожарная сигнализация предназначена для обнаружения пожара на его начальной стадии. В качестве приемно-контрольного прибора пожарной сигнализации используется прибор управления типа «Сигнал-20». Сигнал 20 устанавливается внутри ТМК, с возможностью выдачи сигнала на приемно-контрольную панель, расположенную в диспетчерской. Системой пожарной сигнализации предусматривается использование извещателей пламени типа «Спектрон-201» и ручных пожарных извещателей. Для сообщения о возникновении пожара, с целью организации своевременной эвакуации людей, ТМК оборудуются системами звукового и светового оповещения о пожаре.
- Комплект системы пожаротушения предусматривает установку модулей порошкового пожаротушения типа «Тунгус» или «Буран», предназначенных для автоматического подавления очагов пожара классов А (твердые вещества) и В (жидкие вещества).
- Комплект молниезащиты представляет собой систему, обеспечивающую перехват молнии и отвод ее в землю, тем самым, защищая укрытие от пожара, а также людей от поражения электрическим током в момент прямого удара молнии. Молниезащитное устройство принимает на себя ток молнии и отводит его по токоотводам в систему заземления, где энергия разряда безопасно рассеивается.
- Комплект системы удаления выхлопных газов осуществляет забор газа непосредственно от выхлопной системы транспортного средства или оборудования.

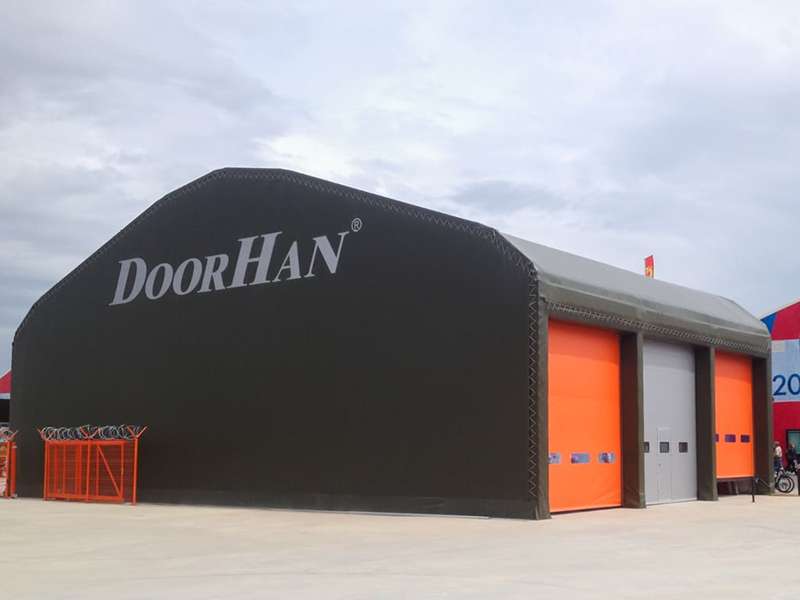

Тентовые мобильные конструкции ВВТ
Тентовые мобильные конструкции ВВТ предназначены для хранения военной техники в полевых и постоянных парках воинских частей Минобороны России. Условия хранения конструкций ВВТ соответствуют требованиям «Руководства по единым типовым требованиям к паркам воинских частей Вооруженных Сил Российской Федерации». Комплекс ТМК представляет собой каркасно-тканевое сооружение с механически напрягаемым тентовым покрытием (тент наружный и внутренний) с локальными внутренними климатическими условиями. Конструктивно комплекс ТМК состоит из набора типовых взаимозаменяемых модулей.
ВВТ — это проектируемое здание, одноэтажное, однопролетное, прямоугольное в плане, двухскатное с заданной высотой в коньке и до низа несущей конструкции (нижнего пояса фермы). Основной несущей конструкцией каркаса ТМК ВВТ является однопролетная, одноэтажная, двухскатная рама, выполненная в виде полигональной складчатой поверхности с плоскими торцами и с шарнирным опиранием на фундамент. Рама ТМК — с «ломанными» скатами кровли. Ширина рамы (стандартно), L1 — 24, 12 м. Шаг установки рам — 5 м. Высота до низа несущей конструкции, H1 — 6 м. Высота в коньке, Н2 — 10,6 м.

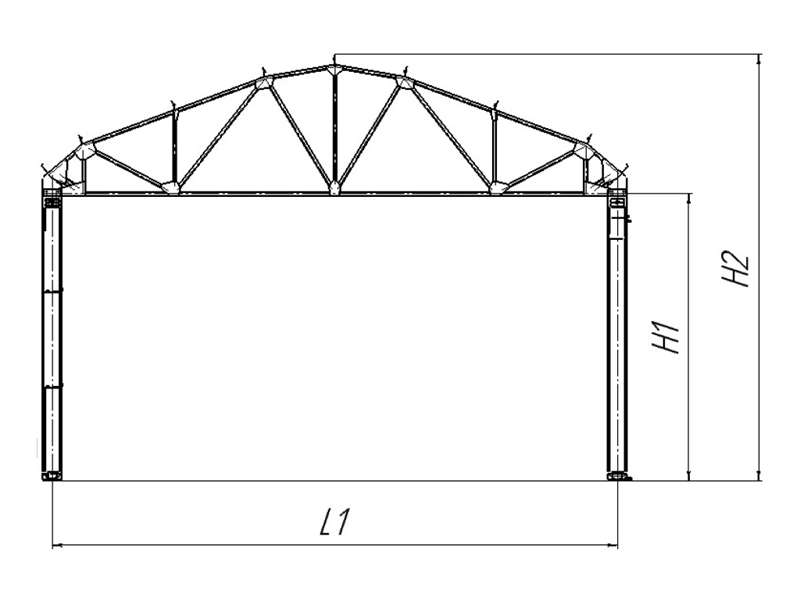

Таблица размеров
ПАРАМЕТР |
ПОКАЗАТЕЛЬ |
Длина конструкции, м |
от 10 до 200, с шагом рам 5 |
Ширина конструкции, м |
24, 12 |
Высота до низа несущей балки, м |
6 |
Высота в коньке, м |
10,5 |
Шаг между рамами, м |
5 |
Базовая комплектация
- Комплект каркаса. Основная несущая конструкция изготавливается из тонкостенных (2,5 мм) холоднокатаных оцинкованных сигма-профилей из стали S350GD. Стандартные проекты каркаса рассчитаны практически на весь диапазон снеговых и ветровых нагрузок в географической привязке ко всей территории РФ. При превышении нагрузок в стандартный конструктив вносятся корректировки, усиливающие каркас, без кардинального изменения проекта.
- Комплект теплозащиты. В комплект входит утеплитель вспененный фольгированный полиэтилен собственного производства, оптимальная толщина утеплителя подбирается согласно теплотехническому расчету. Характеристики вспененного полиэтилена: температура применения — от -40 до +100 °С; теплопроводность — λ не более 0,038 Вт/мК; плотность — 25 ± 5 кг/м³; шумопоглощение — 35 дБ. Также в комплект теплозащиты входит внутренний защитный слой тента для защиты утеплителя с двух сторон. Характеристики внутреннего тента: масса 1 м² — не менее 700–850 ±100 г; разрывная нагрузка на полоске 50х200 мм — не менее 200 даН в продольном направлении и 180 даН в поперечном направлении; морозостойкость — не ниже -35 °С; водонепроницаемость — отсутствие капель не менее 24 ч; группа горючести — Г-1 (слабогорючий).
Дополнительная комплектация
- Комплект воротных систем. Широкий диапазон выбора типа воротных систем, их размеров, количества и расположения.
- Комплект системы электроснабжения и заземления. Электроснабжение комплекса ТМК проектируется индивидуально. Основным источником электроэнергии является внешний источник переменного трехфазного тока напряжением 380/220 В частоты 50 Гц. Система выполнена трехфазной по 5-проводной схеме электроснабжения TN-S.
- Комплект системы электроосвещения. Стандартная освещенность комплекса ТМК — 50 люкс. Для получения заданных параметров освещенности применяются светильники ЛСП 44-2х36 (не менее 1 шт. на 30 м²). Для освещения зоны перед воротами используются светильники РКУ 97 (125 Вт), по1 шт. над каждым въездом. Стандартная потребная мощность — 60кВт (точная величина определяется проектом). Напряжение — 380/220 В. Уровень надежности электропринимаемых устройств – III категория.
- Комплект системы вентиляции и дымоудаления. Представляет собой сеть стальных, круглых воздуховодов Ø 630, 500, 400 мм и радиальных вентиляторов типа ВР 86-77-5,0. Управление вентиляторами осуществляется с помощью пультов управления Я5111-2874УХЛ4, расположенных рядом с вентиляторами. Включение осуществляется по мере надобности. Расчет количества вентиляторов и комплектации к ним осуществляется индивидуально под каждый размер и назначение комплекса ТМК.
- Комплект системы отопления. Система отопления подключается к существующим теплосетям, обогрев ТМК осуществляется с помощью нагревателей типа Volcano, количество которых определяется проектом. Подключение каждой ТМК происходит по зависимой схеме теплоснабжения. Подвод теплоносителя от существующих тепловых сетей с температурным режимом 90-70 ⁰С осуществляется стальным трубопроводом Ø76х3,5 к каждому укрытию. Трубопроводы изготавливаются из армированного полипропилена Ø20-90 мм. Электроснабжение тепловентиляторов осуществляется от существующих электрических сетей.
- Комплект охранной сигнализации. Система охранной сигнализации предназначена для своевременного обнаружения несанкционированного проникновения в охраняемую зону. Приемно-контрольные приборы устанавливаются внутри ТМК, с возможностью выдачи сигнала на приемно-контрольную панель, расположенную в помещении диспетчерской. Система обеспечивает блокирование пространства вдоль стен и потолка охраняемого помещения однопозиционными радиолучевыми извещателями.
- Комплект пожарной сигнализации. Пожарная сигнализация предназначена для обнаружения пожара на его начальной стадии. В качестве приемно-контрольного прибора пожарной сигнализации используется прибор управления типа «Сигнал-20». Сигнал 20 устанавливается внутри ТМК, с возможностью выдачи сигнала на приемно-контрольную панель, расположенную в диспетчерской. Системой пожарной сигнализации предусматривается использование извещателей пламени типа «Спектрон-201» и ручных пожарных извещателей. Для сообщения о возникновении пожара, с целью организации своевременной эвакуации людей, ТМК оборудуются системами звукового и светового оповещения о пожаре.
- Комплект системы пожаротушения предусматривает установку модулей порошкового пожаротушения типа «Тунгус» или «Буран», предназначенных для автоматического подавления очагов пожара классов А (твердые вещества) и В (жидкие вещества).
- Комплект молниезащиты представляет собой систему, обеспечивающую перехват молнии и отвод ее в землю, тем самым, защищая укрытие от пожара, а также людей от поражения электрическим током в момент прямого удара молнии. Молниезащитное устройство принимает на себя ток молнии и отводит его по токоотводам в систему заземления, где энергия разряда безопасно рассеивается.
- Комплект системы удаления выхлопных газов осуществляет забор газа непосредственно от выхлопной системы транспортного средства или оборудования.
Мы предлагаем индивидуальный подход, решаем стандартные и нестандартные задачи. Цена на тентовые мобильные конструкции от компании ООО «РУСВЕСТ СИСТЕМЫ» рассчитывается индивидуально и зависит от многих факторов.
